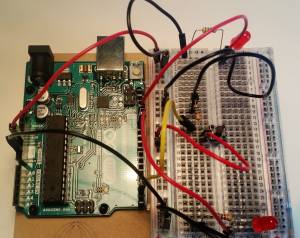

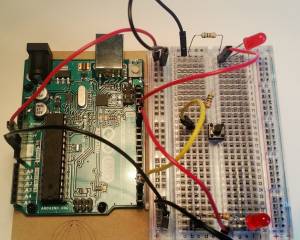

Priedai Nr. 2. Nuspaudus stabdžio pedalą įsijungia stabdžių lemputės
- Arduino GND (-) jungtį jungiame laidu su neigiamu bėgiu (mėlyna linija), o 5V jungtį – su teigiamu bėgiu (raudona linija).
- Prie trumpesnių LED kojelių jungiame po 560Ω varžą.
- Šių varžų likusias kojeles jungiame laidais su neigiamu bėgiu (-).
- Ilgesnes LED kojeles jungiame laidais atitinkamai su 11ta ir 12ta Arduino jungtimis.
- Per vidurį įstatome jungiklį ir prie vienos kojelės prijungiame 10kΩ varžą.
- Jungiklio kojelę, prie kurios prijungėme varžą, laidu sujungiame su 2ra Arduino skaitmenine jungtimi.
* Likusią jungiklio kojelę sujungiame su teigiamu bėgiu (+). * O 10kΩ varžos (kurią prijungėme prie jungiklio) likusią laisvą kojelę jungiame su neigiamu bėgiu (-).
