13. Dvitonis generatorius (naudojant mikroschemą NE555)

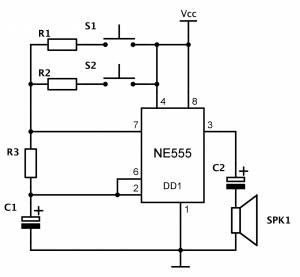

Rezultatas: spaudžiant mygtukus S1 ir S2 girdimas atitinkamo dažnio garsinis tonas. Generatoriaus muzikinis tonas priklauso nuo varžų R1, R2 bei R3 ir kondensatoriaus C1 talpos. Maitinimo šaltinio teigiamas (+) polius jungiamas prie grandinės Vcc, neigiamas (-) prie įžeminimo.

R1 - 470 Ω Rezistorius/ Geltonas, violetinis, geltonas
R2, R3 - 1 kΩ Rezistorius/ Rudas, juodas, raudonas
C1 - 1 F, 16V Elektrolitinis kondensatorius
C2 - 4,7 F, 16V Elektrolitinis kondensatorius
DD1 - NE555 Integrinis grandynas/ NMOS tipo laikmatis
SPK1 - Garsiakalbis 8 Ω
S1, S2 - Mygtukai

Garsinio signalizatoriaus naudojimas

Garsinius signalizatorius galima panaudoti įvairiuose prietaisuose, pavyzdžiui, signalizacijose arba žadintuvuose. Jie suveikia tik įvykus tam tikram veiksmui (dūmų detektoriui - pajutus dūmus, žadintuvui - pasiekus reikiamą laiką). Čia matome dūmų detektorių, garsinį signalizatorių ir žadintuvą.


Keturioliktoji pamoka. Šešiatonis generatorius su NE555
