15. Dvitonė sirena (naudojant mikroschemą NE555)

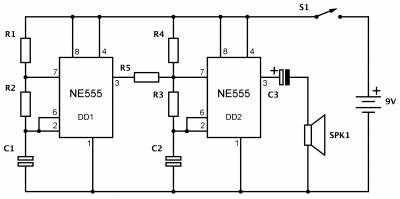

Rezultatas: Dviejų tonų garsinis signalas. Sireną sudaro du generatoriai. Pirmasis generatorius (grandynas DD1, R1, R2, C1) per varžą R3 įjungia antrąjį generatorių (DD2, R4, R5, C2, C3, garsiakalbis). Pirmojo generatoriaus dažnis priklauso nuo R2, C1, antrojo – nuo R4, C2.

R1, R5 - 10 kΩ rezistorius/ Rudas, juodas, oranžinis;
R2 - 1 MΩ rezistorius/ Rudas, juodas, žalias;
R3 - 100 kΩ rezistorius/ Rudas, juodas, geltonas;
R4 - 330 kΩ rezistorius/ Oranžinis, oranžinis, geltonas;
C1 - 0,1 F keraminis kondensatorius/ 104;
C2 - 0,01 F keraminis kondensatorius/ 103;
C3 - 4,7 F, 16 V elektrolitinis kondensatorius;
DD1, DD2 - NE555 integrinis grandynas/ NMOS tipo laikmatis;
SPK1 - garsiakalbis 8 Ω/ Garsinis signalizatorius;
S1 - jungiklis (padaromas sujungiant du laidų galus);

Panaudojimas

Įjungus šia schemą, gauname garsinį signalą, panašų į policijos sirenas. Ją galima panaudoti žadintuvuose, signalizacijose ir pan. Tiesa, policijos sirenos veikia visiškai kitaip: šiais laikais dažniausiai tiesiog paleidžiamas sirenos įrašas per garsiakalbį.
