4. Kondensatorius, 1 grandinė
Rezultatas - Stebime, kaip išjungus jungiklį S1 (variantas b – kai į grandinę įjungtas diodas D1) šviečia šviesos diodas LED1. Schemomis a) ir b) pavaizduotos kondensatoriaus savybės.
Naudojami elementai:
| R1 - 470 Ω Rezistorius (Geltonas, violetinis, rudas) |
| C1 - 2200 μF, 16 V Elektrolitinis kondensatorius |
| LED1 - Difuzinis šviesos diodas 10 mm (raudonas) |
| D1 - 1N4001 Diodas |
| S1 - Jungiklis (padaromas sujungiant du laidų galus) |
| 9 V baterija |
Užduotis:
- Surinkite grandinę (a pav.).
- Įjunkite jungiklį. Išjunkite jungiklį. Kas vyksta su šviesos diodu? Paaiškinkite kodėl?
- Surinkite grandinę (b pav.).
- Įjunkite jungiklį. Išjunkite jungiklį. Kas vyksta su šviesos diodu? Paaiškinkite kodėl?
Pavyzdys kaip surinkti grandnę
Daugiau informacijos apie diodą, kondencatorių ir kitus elektronikos elementus
Panaudojimas:
Kondensatoriai paprastai naudojami maitinimo įtampos pulsacijoms mažinimui, laiko matavimui, signalų filtrams ir kitoms funkcijoms atlikti…
Diodo paskirtis - praleisti srovę tik į vieną pusę.

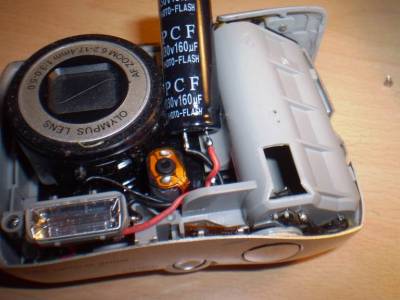

Žemiau, matome įdomesnį kondensatoriaus panaudojimą: naudojamas specialus kondensatorius, kuris fotoaparato blykstei gali tiekti labai didelės sroves trumpą signalą, pačiam kondensatoriui neperkaistant.
