grandines_5

5. Kondensatorius, 2 grandinė

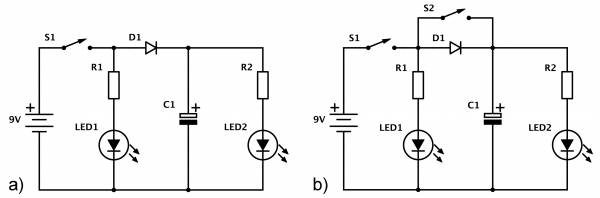

Rezultatas - Stebime, kaip išjungus jungiklį S1 (variantas b – kai įjungtas jungiklis S2) šviečia šviesos diodai LED1 ir LED2. Schemomis a) ir b) pavaizduotos kondensatoriaus savybės.

R1, R2 - 470 Ω Rezistorius (Geltonas, violetinis, rudas) 2 vnt.
C1 - 2200 μF, 16 V Elektrolitinis kondensatorius
LED1, LED2 - Difuziniai šviesos diodai 5 mm (raudoni) 2 vnt.
D1 - 1N4001 Diodas
S1 - Jungiklis (padaromas sujungiant du laidų galus)
9 V baterija

Užduotis:

  1. Surinkite grandinę (a pav.).
  2. Įjunkite jungiklį S1. Ar abu šviesos diodai LED1 ir LED2 įsižiebia vienu metu? Paaiškinkite kodėl?
  3. Išjunkite jungiklį S1. Ar abu šviesos diodai LED1 ir LED2 užgęsta vienu metu? Paaiškinkite kodėl?
  4. Prijunkite lygiagrečiai diodui D1 jungiklį S2 (b pav.). Įjunkite jungiklį S1, tada – S2 ir išjunkite S1. Kas pasikeitė įjungus jungiklį S2, o – S1 išjungus? Paaiškinkite kodėl?

Pavyzdys kaip surinkti grandinę

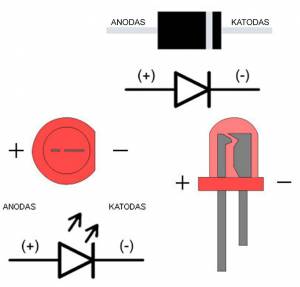

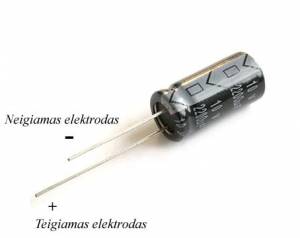

Daugiau informacijos apie diodus, kondencatorius ir kitus elektronikos komponentus

Diodų panaudojimas

Svarbiausia diodų savybė yra ta, kad jie praleidžia elektros srovę tik į vieną pusę. Diodai labai plačiai naudojami elektronikoje, pavyzdžiui saulės elementuose, radaruose, varikliuose ir t.t. Viena iš diodų rušių yra šviesos diodai (LED - light emitting diode eng.), kuriuos naudojome ankstesnėse pamokose. Žemiau matome šviesos diodą, vakuminį diodą ir stabilitroną:

Šeštoji pamoka. Kondensatorius, lygiagrečiai ir nuosekliai
