6. Kondensatorius. lygiagrečiai ir nuosekliai

Rezultatas: Grandinėje a) kondensatoriai sujungti lygiagrečiai, b) – sujungti nuosekliai. Stebėsime kaip keičiasi kondensatorių talpa juos jungiant lygiagrečiai ir nuosekliai.

R1,R2 - 470 Ω rezistorius (Geltonas, violetinis, rudas);
C1, C2 - 2200 μF, 16 V elektrolitiniai kondensatoriai, 2 vnt.;
LED1, LED2 - difuziniai šviesos diodai 5 mm (raudoni), 2 vnt.;
D1 - 1N4001 diodas;
S1 - jungiklis (padaromas sujungiant du laidų galus);
9V baterija;

Užduotis:

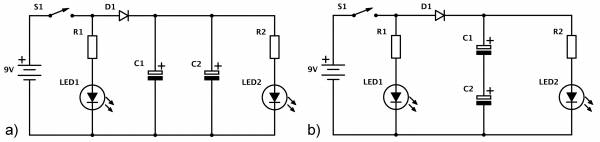

  1. Surinkite grandinę, kai kondensatoriai sujungti lygiagrečiai (a pav.).
  2. Įjunkite jungiklį. Išjunkite jungiklį. Pamatuokite laiką per kurį užges šviesos diodas LED2.
  3. Surinkite grandinę, kai kondensatoriai sujungti nuosekliai (b pav.).
  4. Įjunkite jungiklį. Išjunkite jungiklį. Pamatuokite laiką per kurį užges šviesos diodas LED2.
  5. Palyginkite gautus rezultatus. Paaiškinkite juos.

Pavyzdys kaip surinkti grandinę

Daugiau informacijos apie diodus, kondencatorius ir kitus elektronikos komponentus

Pirmasis kondensatorius

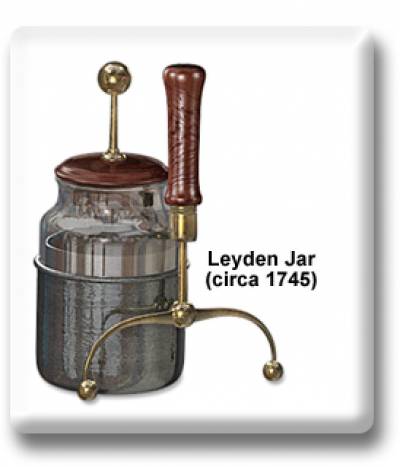

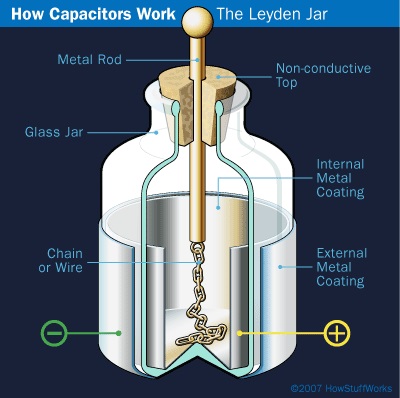

Pirmasis kondensatorius buvo sukurtas 1745 metais. Jis buvo pagamintas iš stiklainio, kurio viduje ir iššorėje buvo pritaisyta metalo folijos. Įtaisas buvo pavadintas Leyden'o stiklainiu.
