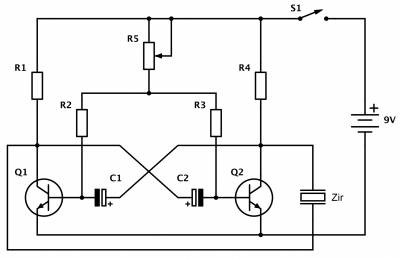

Rezultatas: atitinkamo dažnio garsinis signalas. Garso generatorius surinktas pagal simetriško multivibratoriaus schemą (multivibratorius – stačiakampių impulsų generatorius). Garsinių signalų dažnis priklauso nuo elektros srovės šaltinio įtampos, rezistorių R2, R3 varžos ir kondensatorių C1, C2 elektrinės talpos.
R1, R4 - 1 kΩ rezistorius/ Rudas, juodas, raudonas; |
R2, R3 - 15 kΩ rezistorius/ Rudas, žalias, oranžinis; |
R5 1 kΩ - potenciometras; |
C1, C2 - 1 μF, 63 V elektrolitinis kondensatorius; |
Q1, Q2 - BC547C NPN tipo tranzistorius; |
Zir - garsinis signalizatorius; |
S1 - jungiklis (padaromas sujungiant du laidų galus); |
9V baterija; |
Garsinis signalizatorius
Garsinis signalizatorius, tai labai paprastos konstrukcijos garsiakalbis. Tačiau jis skiriasi nuo įprasto garsiakalbio, tuo kad gali skleisti tik vieno aukščio (dažnio) garsinius signalus.
