9. Tamsos jutiklis su fotorezistoriumi

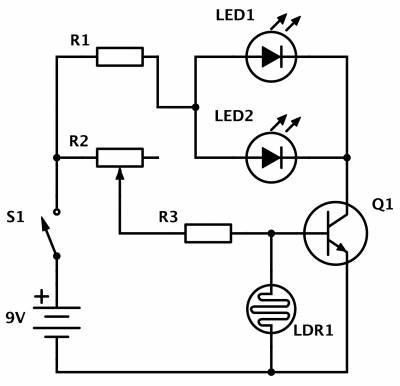

Rezultatas: Pritemdžius fotorezistorių LDR1 įsižiebia šviesos diodai LED1 ir LED2. Potenciometru R2 valdomas detektoriaus jautrumas.
| R1 - 220 Ω rezistorius/ Raudonas, raudonas, rudas; |
| R2 - 47 kΩ paderinamas potenciometras; |
| R3 - 1 kΩ rezistorius/ Rudas, juodas, raudonas; |
| Q1 - BC547C NPN tipo tranzistorius; |
| LDR1 - fotorezistorius; |
| LED1, LED2 - skaidrūs šviesos diodai 5 mm (mėlyni); |
| S1- jungiklis (padaromas sujungiant du laidų galus); |
| 9V baterija; |
Fotorezistorius
Fotorezistorius veikia labai panašiai, kaip ir potenciometras. Tik jo varža keičiasi ne nuo rankenėlės sukimo, o nuo šviesos intencyvumo. Kuo fotorezistorius gauna daugiau šviesos, tuo jo varža darosi mažesnė ir jis lengviau praleidžia elektros srovę.
