16. Garso sintezatorius (naudojant mikroschemą NE555)

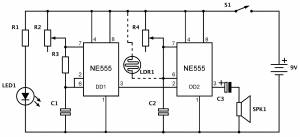

Rezultatas: Įvairių tonų garsinių signalų generatorius. Sintezatorių sudaro du generatoriai. Pirmasis generatorius (grandynas DD1, R2, R3, C1) įjungia antrąjį generatorių (DD2, R4, C2, C3, garsiakalbis). Pirmojo generatoriaus dažnis valdomas potenciometru R2 ir priklauso nuo C1 talpos, antrojo – nuo R4, C2.

R1 -1 kΩ rezistorius/ Rudas, juodas, raudonas;
R2, R4 - 100 kΩ potenciometras linijinis;
R3 - 120 Ω rezistorius/ Rudas, raudonas, rudas;
C1 - 0,1 F keraminis kondensatorius/ 104;
C2 - 0,01 F keraminis kondensatorius/ 103;
C3 - 4,7 F, 16V elektrolitinis kondensatorius;
LDR1 - fotorezistorius;
LED1 - difuzinis šviesos diodas 5 mm (žalias);
DD1, DD2 - NE555 integrinis grandynas/ NMOS tipo laikmatis;
S1 - jungiklis (padaromas sujungiant du laidų galus);
SPK1 - garsiakalbis 4-32 Ω/ Garsinis signalizatorius;

Sintezatorius

Sintezatorius - tai aparatas, galintis generuoti ir manipuliuoti elektroninį signalą, jis naudojiamas muzikos kūrimui, įrašymui, atlikimui. Šioje pamokoje padarytu „sintezatoriumi“ galime keisti garso toną, reguliuojant du potenciometrus ir fotoresistoriu. Muzikoje naudojamų sintezatorių pavyzdžiai:
