17. LED grandinė su C4017

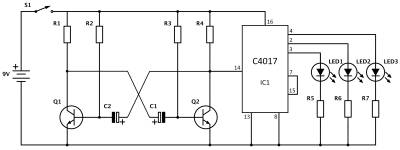

Rezultatas: Pakaitomis įsižiebiantys šviesos diodai LED1, LED2, LED3. Grandinė sudaryta iš simetriško tranzistorinio multivirpiklio ir dešimtinio skaitiklio (grandynas).
| R1, R4 - 470 Ω rezistorius/ Geltonas, violetinis, rudas; |
| R2, R3 - 15 kΩ rezistorius/ Rudas, žalias, oranžinis; |
| R5-R7 - 220 Ω rezistorius/ Raudonas, raudonas, rudas; |
| C1, C2 - 47 F, 16 V elektrolitinis kondensatorius; |
| Q1, Q2 - BC547C NPN tipo tranzistorius; |
| IC1 - C4017 integrinis grandynas/ CMOS tipo dešimtinis skaitiklis; |
| LED1-LED3 - difuziniai šviesos diodai 5 mm; |
