18. Šviesoforas (naudojant mikroschemas NE555 ir C4017)

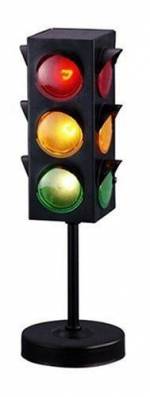

Rezultatas: Pakaitomis įsižiebiantys, kaip šviesofore, šviesos diodai LED1, LED2, LED3.

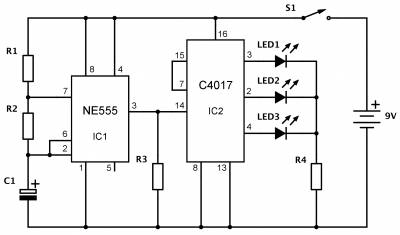

| R1, R2 - 1 MΩ rezistorius/ Rudas, juodas, žalias; |
| R3 - 10 kΩ rezistorius/ Rudas, juodas, oranžinis; |
| R4 - 120 Ω rezistorius/ Rudas, raudonas, rudas; |
| C1 - 10 F, 16 V elektrolitinis kondensatorius; |
| LED1 - difuzinis šviesos diodas 5 mm raudonas; |
| LED2 - difuzinis šviesos diodas 5 mm geltonas; |
| LED3 - difuzinis šviesos diodas 5 mm žalias; |
| IC1 -NE555 integrinis grandynas/ NMOS tipo laikmatis; |
| IC2 -C4017 integrinis grandynas/ CMOS tipo dešimtinis skaitiklis; |
Veikimas
Sujungę mikroschema NE555 su C4017 gausime panašų rezultatą kaip ir praeitoje pamokoje, tik šį kartą mirksėjimo dažnį nustatome varžomis R1,R2 ir kondensatoriumi C1. NE555 Pakaitomis kintamą signalą tarp 9v ir 0v siunčia į mikroshemą C4017, kokiu dažniu kinta signalas iš NE555 trečio išėjimo, tokiu dažniu ir keisis kuris šviesos diodas bus įjungtas.
