17. LED šviesaforas (naudojant mikroschemą C4017)

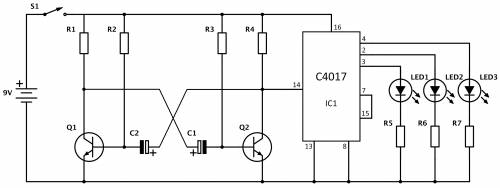

Rezultatas: Pakaitomis įsižiebiantys šviesos diodai LED1, LED2, LED3. Grandinė sudaryta iš simetriško tranzistorinio multivirpiklio ir dešimtinio skaitiklio (grandynas).
| R1, R4 - 470 Ω rezistorius/ Geltonas, violetinis, rudas; |
| R2, R3 - 15 kΩ rezistorius/ Rudas, žalias, oranžinis; |
| R5-R7 - 220 Ω rezistorius/ Raudonas, raudonas, rudas; |
| C1, C2 - 47 F, 16 V elektrolitinis kondensatorius; |
| Q1, Q2 - BC547C NPN tipo tranzistorius; |
| IC1 - C4017 integrinis grandynas/ CMOS tipo dešimtinis skaitiklis; |
| LED1-LED3 - difuziniai šviesos diodai 5 mm; |
Veikimas
Šios schemos pagrindas yra toks pat kaip ir aštuntoje pamokoje garso generatoriaus su NPN tranzistoriais. Tik šį kartą pakeičiame garsinį signalą į mikroschemą C4017.
Taip mikroschemos 14 įėjime pastoviai keičiasi įtampa tarp 9v ir 0v. Pirmo ciklo metu (14 įėjime pasikeitus iš 0V į 9V ir atgal į 0V) trečiame (Q0) mikroschemos C4017 išėjime įtampa pakils iki 9V. Atėjus antram ciklui, įtampa trečiame išėjime (Q0) nukris iki 0V, o antrame (Q1) išėjime pakils iki 9V. Taip įtampa kinta išėjimuose (Q0 - Q9), kai pasiekia vienuoliktą išėjimą (Q9), mikroschema pradeda kartoti seką vėl nuo trečio išėjimo (Q1). Tokiu būdu mikroschema „skaičiuoja“ iki dešimt, t.y. ji turi dašimt išėjimų, kuriuose pakaitomis atsiranda įtampa tam tikru dažniu. Tačiau šįkart naudosime tik tris išėjimus, todėl sulituojame 7 išėjimą (Q3) su 15 išėjimu (MR), kad seka pradėtu kartoti pasiekus Q3.
Mikroschemos dažnį nustato tranzistorių C1 ir C2 dydžiai.
Su šia šviesos diodų grandine galima padaryti šviesaforą, besikeičiantį apšvietimą ir daug daugiau:
