3. Šviesos diodai. Potenciometras

Rezultatas - šviečiantys šviesos diodai LED1-LED3, kurių šviesumas priklauso nuo potenciometro R2. Grandinėje prieš potenciometrą R2 statomas apsauginis rezistorius R1. Jis neleidžia sumažėti grandinės varžai ir apsaugo šviesos diodą nuo perdegimo.

Naudojami elementai:

R1 - 470 Ω Rezistorius (Geltonas, violetinis, rudas)
R2 - 50 kΩ Potenciometras

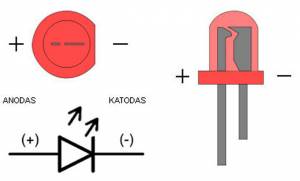

LED1-LED3 - Difuziniai šviesos diodai 5 mm (raudoni) 3 vnt.
S1 - Jungiklis (padaromas sujungiant du laidų galus)
9 V baterija

Užduotis: Sujunkite grandinę ir išanalizuokite kaip potenciometras keičia šviesos diodų ryškumą.

Pavyzdys kaip sujungti schemą

Daugiau informacijos apie potenciometrą ir kitus elektronikos komponentus

Potenciometro panaudojimo pavyzdžiai:

Potenciometras naudojamas norint suteikti galimybę ne tik įjungti ar išjungti grandinę, bet ir pasirinkti tarpines reikšmes. Vieni papraščiausių pavyzdžių būtų muzikos garsumo reguliavimas, temperatūros ar patalpos apšvietimo valdymas.
