8. Garso generatorius su NPN tranzistoriais

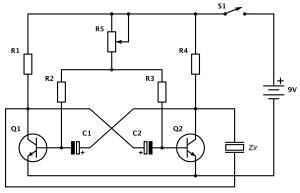

Rezultatas: atitinkamo dažnio garsinis signalas. Garso generatorius surinktas pagal simetriško multivibratoriaus schemą (multivibratorius – stačiakampių impulsų generatorius). Garsinių signalų dažnis priklauso nuo elektros srovės šaltinio įtampos, rezistorių R2, R3 varžos ir kondensatorių C1, C2 elektrinės talpos.
- R1, R4 - 1 kΩ rezistorius/ Rudas, juodas, raudonas;
- R2, R3 - 15 kΩ rezistorius/ Rudas, žalias, oranžinis;
- R5 1 kΩ - potenciometras;
- C1, C2 - 1 μF, 63 V elektrolitinis kondensatorius;
- Q1, Q2 - BC547C NPN tipo tranzistorius;
- Zir - garsinis signalizatorius;
- S1 - jungiklis (padaromas sujungiant du laidų galus);
- 9V baterija;
