4. Per lietų įsijungiame valytuvus

  • Į servo variklio jungtį įkišame kojeles, tam kad būtų galima lengvai prijungti variklį prie „Breadboard‘o“

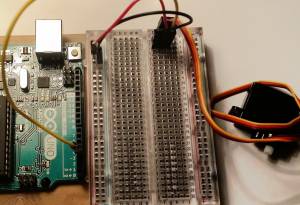

  • Prijungiame servo variklį prie Arduino atkreipdami dėmesį į laidų porų spalvas:
  • Servo rudas laidas juodu laidu į neigiamą bėgį (-)
  • Servo oranžinis laidas raudonu laidu į teigiamą bėgį (+)
  • Servo geltonas laidas geltonu laidu į Arduino skaitmeninę jungtį 3

  • Teigiamą bėgį raudonu laidu sujungiame su Arduino 5V jungtimi.
  • Neigiamą bėgį juodu laidu sujungiame su Arduino GND jungtimi.

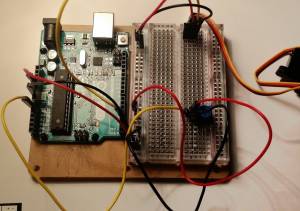

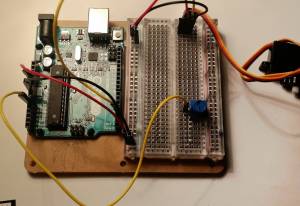

  • Įstatome potenciometrą ir jo vidurinę kojelę sujungiame laidu su Arduino analogine jungtimi A0

  • Vieną iš kraštinių potenciometro kojelių sujungiame su teigiamu bėgiu (+), o likusią – su Neigiamu bėgiu (-).
