1. Šviesos diodo jungimas

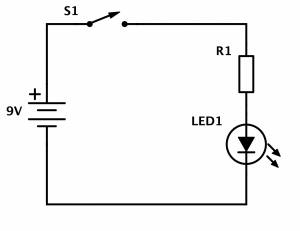

Rezultatas - Įjungus jungiklį S1 elektros srovė pradės tekėti iš teigiamo baterijos poliaus (+) pro jingiklį (S1), pro rezistorių (R1) ir pro šviesos diodą (LED1) į neigiamą baterijos polių(-). Taip įsižiebs šviesos diodas LED1. Vengiant per didelės srovės, šviesos diodas jungiamas kartu su varža R1. Niekada nejunkite tiesiogiai šviesos diodo tiesiai prie maitinimo elementų ar kito elektros srovės šaltinio!
Naudojami elementai:
| R1 - 470 Ω Rezistorius (Geltonas, violetinis, rudas) |
| LED1 - Difuzinis šviesos diodas 5 mm (raudonas) 3 vnt. |
| S1 - Jungiklis (padaromas sujungiant du laidų galus) |
| 9 V baterija. |
Užduotis: Surinkite grandinę. Įjunkite jungiklį ir žiūrėkite, ar diodas užsižiebs. Jei ne, tai kodėl?
Pavyzdys kaip surinkti grandinę
Daugiau informacijos apie šviesos diodus ir kitus elektronikos komponentus
Pavyzdžiai, kur naudojami šviesos diodai:
